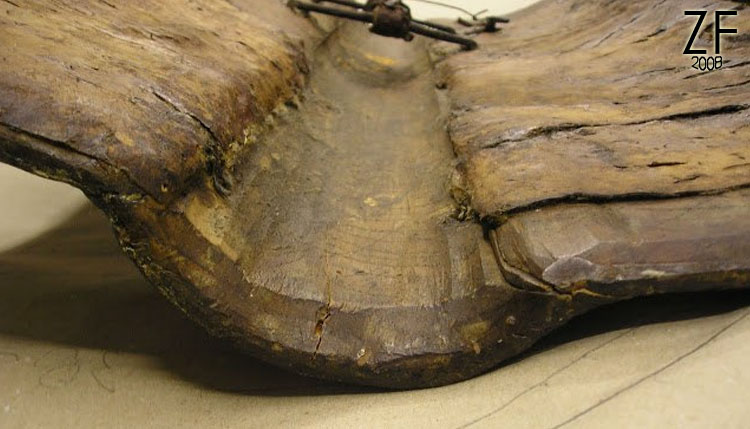

Средневековый щит

Проект, связанный с производством стального щита привел нас к тому, что мы должны провести разъяснение о роли щита в средневековом обществе, его формах и типах.

За основу в данной статье, будут взяты материалы фундаментальной работы:  Вендалена Бехайма «Энциклопедия оружия».

Материалы, применяемые при производстве щитов средневековья:

Прорисовка внутреннего устройства раннего щита

Прорисовка внутреннего устройства раннего щита

Как мы увидим ниже, основным материалом производства щитов было:

— Дерево, обтянутое кожей;

— Иногда использовались бронзовые накладки;

— В ранних щитах применялись металлические умбоны и металлические полосы для усиления щита и гвозди.

поверх накладывался тонкий меловой грунт, на который темперной краской наносились эмблемы с надписями.

Изредка, встречались металлические щиты.

Как указывает В.Бехайм, первые щиты средневекового общества, например, у германцев были весьма просты. В общем виде они походили на щиты, применявшиеся в римских легионах, но при четырехугольной форме были менее выгнуты. Сделанные из ивовых прутьев, они были обтянуты мехом, обычно волка. Обтянутые мехом щиты применяли до XIII века. От этого обычая происходит в средневековье «геральдический мех» (фр. fêh).51).

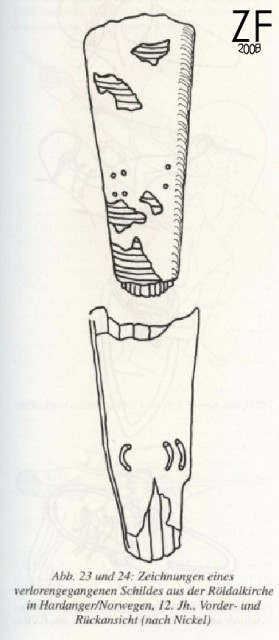

 Jan Kohlmorgen - Der Mittelalterliche Reiterschild

Der Mittelalterliche Reiterschild

Щиты во времена Карла Великого были большей частью из дерева, обтянутого кожей и усиленного железными полосами. Всадник имел легкий, деревянный, круглый или заостренный книзу щит с железными полосами на гвоздях. В центре круглого щита была прикреплена выпуклость — умбон (нем. Schildnabel). Носили щит на левой руке, за широкий ремень, в который продевалась рука.

Пеший воин носил большой миндалевидный, высотой более метра, сильно изогнутый деревянный щит, который по краям и в середине усиливался перекрещенными и обитыми крепкими гвоздями железными полосами.

Норманнский щит делался из дерева с меловой грунтовкой, узкий, внизу заостренный, а вверху закругленный, может рассматриваться как прообраз всей позднейшей формы щитов средневековья.

Щиты XI и XII веков имели значительную длину. Забота о крепости щита привела к тому, что его делали сильно выпуклым и снабжали железными накладками.

XIII века: Щит становился все более плоским, умбоны и накладки постепенно исчезли.

Стоячий щит (нем. Setzschild), или большая павеза (нем. große Pavese). Эти щиты были из дерева и обтягивались кожей, поверх накладывался тонкий меловой грунт, на который темперной краской наносились эмблемы с надписями.

Дерево кожа - Павеза

Дерево кожа — Павеза

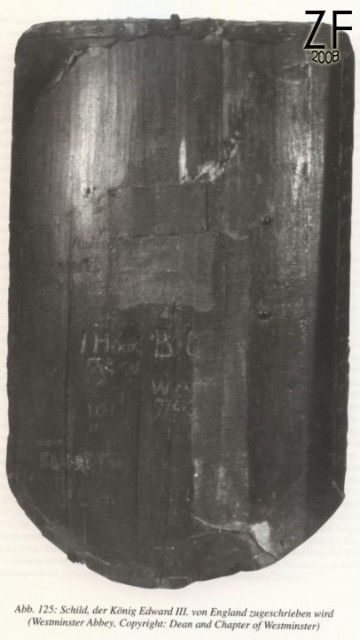

Видны доски и заклепки

Видны доски и заклепки

Уже в XI веке всадники стремились освободить левую руку от держания щита, чтобы можно было управлять лошадью. Это привело к тому, что тарч стали вешать на шею и грудь оказывалась закрытой полностью. Такого рода тарчи, хотя встречаются изготовленные из железа, большей частью были сделаны из дерева и обтянуты кожей, по форме они четырехугольные, с закругленными углами, в середине имеют остро выступающее ребро.

Адагра, внутренняя сторона

Адагра, внутренняя сторона

Старая мавританская адагра (подробно) была из крепкой жесткой кожи, овальная, в форме сердца или двух обрезанных овалов.

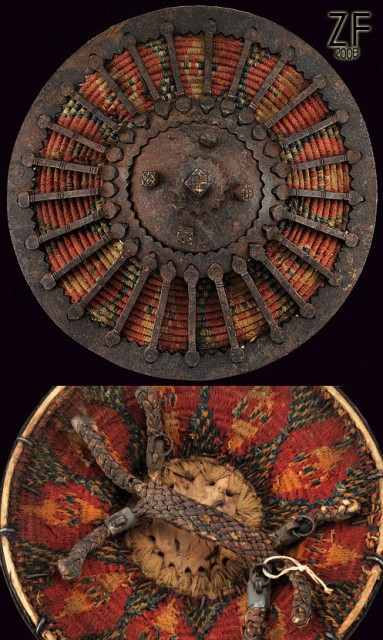

Щит kalkan

Щит kalkan

Легкие арабские кавалеристы, а от них войны пограничных земель Речи Посполитой  —использовали маленькие круглые щиты, называемые по-турецки kalkan, с верхом из рыбьей кожи, которую или оставляли шероховатой, или гладко отшлифовывали. Такие щиты нередко были из кожи с прекрасными тиснеными орнаментами. Наконец, существовали щиты из тонких прутьев фигового дерева, которые оформлялись в виде круга, концентрически, и переплетались серебряной тесьмой или цветными шелковыми нитями таким образом), что образовывались арабески, выполненные с большим вкусом. Такого рода круглые щиты диаметром не более 60 см обладали необычайной сопротивляемостью удару мечом.

Фехтовальный щит (нем. Fechtschild), который был распространен в школах фехтования. Эти очень длинные и узкие щиты делали из дерева, обтягивали кожей и расписывали. Посередине такого щита проходило высокое ребро, полое внутри, а вдоль него — железный усиливающий стержень. Сверху и снизу из щита выступали длинные железные острия с невозвратными крюками или без них. Общая длина щита составляла 2,5 метра.

В более поздние времена, щиты становятся более сложными и интегрируются с различными приспособлениями.

Полсущества, деревянная доска служила основным материалам, из которого производились щиты средневековья. Обтягивалась щит кожей. В зависимости от эпохи к щиту добавлялись те или иные части: умбоны, радиальные стальные полосы для усиления щита, окантовка. Так же хочется отметить, что окантовка в средневековых щитах, типа тарч, применялась крайне редко.

Типология и история средневековых щитов:

Типология и история щитов

Типология и история щитов

Два обстоятельства привели к совершенствованию оружия народов, осевших в Европе. Во-первых, отношения, в которые они вступили с Константинополем, где на торговом перекрестке они получали оружие, и, во-вторых, то, что в своих набегах на Рим они соприкасались со странами, в которых издавна добывали железо и изготовляли оружие. Те южногерманские народности, которые в начале императорских времен находились в контакте с Римской империей, по необходимости приспосабливались к римскому образу ведения войны. Отсюда возникают сначала заимствованные у римлян, а затем чисто германские, соответствующие национальным особенностям, формы оружия.

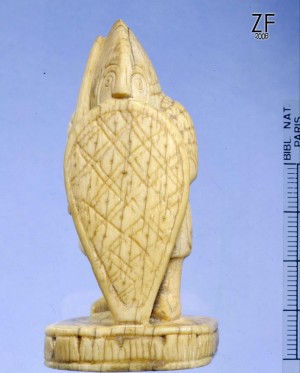

Пехотный щит шахматной фигурки с доски из сокровищницы Сен-Дени, времен Карла Великого

Пехотный щит  (Сен-Дени)

Несмотря на это, еще во времена Карла Великого (как можно увидеть на шахматах из сокровищницы Сен-Дени) щиты  были из дерева, обтянутого кожей и усиленного железными полосами. Всадник имел легкий, деревянный, круглый или заостренный книзу щит с железными полосами на гвоздях. В центре круглого щита была прикреплена выпуклость — умбон (нем. Schildnabel). Носили щит на левой руке, за широкий ремень, в который продевалась рука.

Данный круглый щит и является первородным щитом средневековья (имеющий римский корни), так же как и влияющий формально пехотный щит римлян скутум. Возможно, этим и обусловленно стоящего отдельно, овального щита.

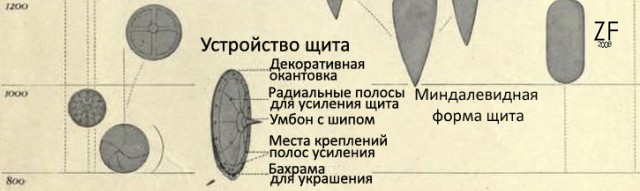

shield-9

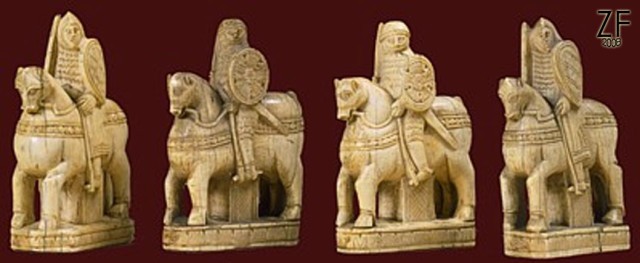

Пехотный щит шахматной фигурки с доски из сокровищницы Сен-Дени, времен Карла Великого

Пехотный щит шахматной фигурки с доски из сокровищницы Сен-Дени, времен Карла Великого

Сенкт-Галленский "Codex Aureus" ( "Золотая Псалтырь"), времен Карла Великого. Четко изоброжены круглые щиты с умбоном и радиальными металлическими поласами окантовки

Сенкт-Галленский «Codex Aureus» ( «Золотая Псалтырь»), времен Карла Великого. Четко изоброжены круглые щиты с умбоном и радиальными металлическими поласами окантовки

Сенкт-Галленский "Codex Aureus" ( "Золотая Псалтырь"), времен Карла Великого. Четко изоброжены круглые щиты с умбоном и радиальными металлическими поласами окантовки

Сенкт-Галленский «Codex Aureus» ( «Золотая Псалтырь»), времен Карла Великого. Четко изоброжены круглые щиты с умбоном и радиальными металлическими поласами окантовки

Сенкт-Галленский "Codex Aureus" ( "Золотая Псалтырь") прорисовка круглого щита из монографии Вендалена Бехайма «Энциклопедия оружия»

Сенкт-Галленский «Codex Aureus» ( «Золотая Псалтырь») прорисовка круглого щита из монографии Вендалена Бехайма «Энциклопедия оружия»

И отдельно хочется отметить, щит эллиптической формы, как отдельный особенный вид щита раннего средневековья. Возможно именно подобные щиты и были первоисточниками миндалевидных (каплевидных) щитов.

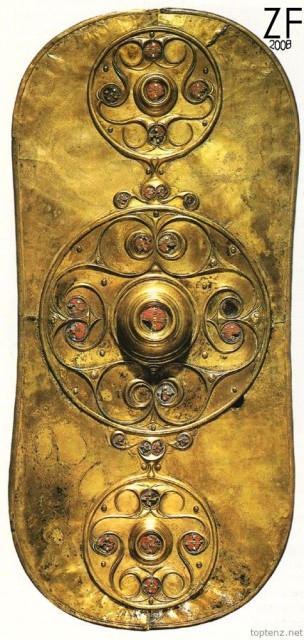

Щит эллиптической формы(The Battersea Shield was found in the area around Chelsea Bridge)

Щит эллиптической формы(The Battersea Shield was found in the area around Chelsea Bridge)

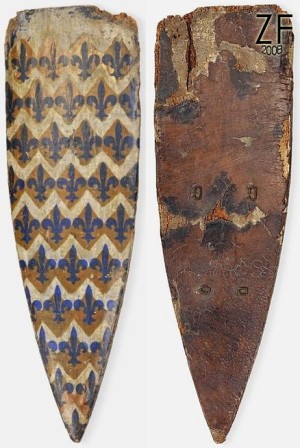

Нормандский щит

Нормандский щит

Новой вехой и первоосновой для развития большинства щитов средневековья стал: нормандский щит. Нормандские щиты XI и XII веков имели значительную длину, так как необходимо было защитить всадника от ударного оружия от ног до плеч. На упомянутом ковре из Байе форма щитов у кавалеристов и пехотинцев не различается. Они подходят как тем, так и другим. Пехотинцы стоят плотными рядами так, что их длинные щиты, заходящие друг за друга, образуют сплошную стену, защищающую от стрел.

Как раз в это время броня существенно улучшилась. Этот значительный результат, вынесенный из опыта крестовых походов, стал причиной того, что в течение XIII века кавалерийский щит постепенно становился короче. Он теперь закрывал всадника от бедра до подбородка. Боковые края остались сильно изогнутыми, но верхний край делали все более горизонтальным, т. к. раньше он служил для защиты лица, а теперь, благодаря новым шлемам, это не было столь необходимым. Щит становился все более плоским, умбоны и накладки постепенно исчезли.

Нормандский щит

Нормандский щит

Любопытно (Бехайм), что щиты пехоты до XIII и даже до XIV века совсем незначительно отличались от кавалерийских. Причина этого заключается в том, что пехоте придавали небольшое значение в войне и поэтому не считали нужным задумываться о ее особых потребностях. Так и использовал пехотинец кавалерийский щит, хотя по своей форме он был рассчитан на защиту при верховой езде. В пешем положении треугольный щит укрывал человека явно недостаточно. Лишь когда кавалерийский щит столь уменьшился, что стал полностью неприменим для пехоты, ощутилось различие в вооружении. Пехотинцы сохранили старые длинные миндалевидные щиты, от которых отказались кавалеристы.

Примерно с 1300 года техническое совершенствование доспеха вновь сделало значительный шаг вперед, и кавалерийский щит еще более теряет значение. Он становится маленьким треугольным тарчем (нем. Tartsche, фр. petit écu) с прямолинейными краями, который более или менее закрывал половину груди и левое плечо. Название «тарч» происходит от арабского «dárake», от которого образовано итальянское «targa», как стали именовать поначалу маленький закругленный щит.

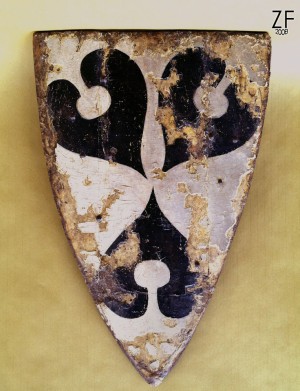

тарч тарч, Экю

К концу XIV и в XV веке форма тарчей претерпевает изменения, но скорее не военно-технического, а стилистического характера. Они становятся снизу полукруглыми, иногда, как в Англии и Северной Франции, четырехугольными, почти квадратными.

С XIV века становится все более заметным стремление использовать мощь пехоты и соответственно оснастить ее. Эти устремления привели снова к древнейшим оборонительным построениям пехоты, которые использовали с большим успехом еще римляне и часто применяли в раннем средневековье в Германии. Прием заключался в создании сплошной стены из плотно поставленных один к другому щитов, за которыми воины укрывались и могли использовать свое древневековое оружие.

Изображение применения щитов пехотой 1553-1556. Reliefs on the Sarcophagus of Maximilian I. Hofkirche. Innsbruck. Austria.

Изображение применения щитов пехотой 1553-1556. Reliefs on the Sarcophagus of Maximilian I. Hofkirche. Innsbruck. Austria.

Для подобных целей появилась новая разновидность щита, берущая начало от щита тарч — стоячий щит (нем. Setzschild), или большая павеза (нем. große Pavese).

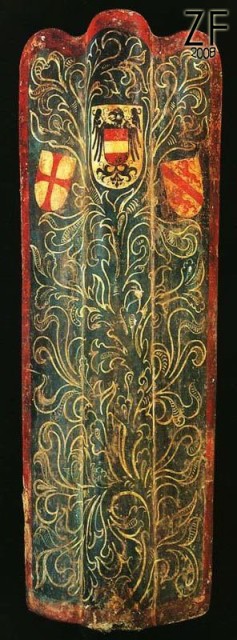

Павеза Павеза

Форма этих павез представляет собой в целом четырехугольник. По центру идет вертикальный полый внутри желоб, который на верхнем конце заканчивается выдающимся вперед выступом (рис. 183). Внутри крепились кожаные ремни для переноски, ниже которых находится ручка. В некоторых пеших отрядах немецкого войска в начале XV века вместо павез [139] применялись лучшие защищающие, но тяжело транспортирующиеся штурмовые стенки или штурмовые щиты (нем. Sturmwande), сохранившиеся доныне в Морском музее. Нередко такие щиты имели сверху смотровую щель или отверстие для глаз и были снабжены снизу железными шипами.

Если большая павеза являлась эффективным оружием в обороне, то неизбежно возникало стремление предоставить такую же действенную защиту нападающему пехотинцу. Поэтому возникает ручная павеза (нем. Handschild, kleine Pavese). Она большей частью четырехугольная, сужающаяся книзу и имеющая характерный желоб, углы которого иногда закруглены. Старейшие из таких щитов имеют желоб с заостренными краями.

ручная павеза ручная павеза

Уже в XI веке всадники стремились освободить левую руку от держания щита, чтобы можно было управлять лошадью. Это привело к тому, что тарч стали вешать на шею и грудь оказывалась закрытой полностью. Такого рода тарчи, хотя встречаются изготовленные из железа, большей частью были сделаны из дерева и обтянуты кожей, по форме они четырехугольные, с закругленными углами, в середине имеют остро выступающее ребро. Чтобы не мешать всаднику действовать копьем, они имели справа глубокую выемку, в которую и помещали древко копья.

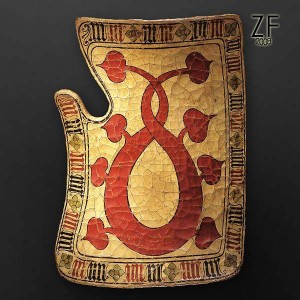

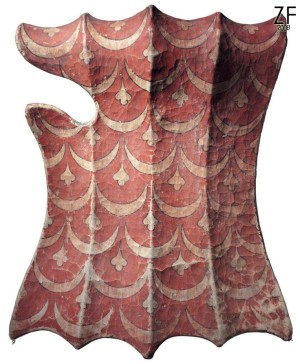

 тарч  тарч

Особый вид тарчей употреблялся в Венгрии XV века. Это трапецевидные щиты, выпуклые, так что они оказываются прижатыми к груди и закрывают левую часть тела. Эти тарчи нашли применение не только в Венгрии, но и в других странах, находившихся в той или иной мере под влиянием Востока: в Польше и Московии. Очевидно, такие кавалерийские щиты носили также всадники короля Матеуша Корвина (1440—1490) и венгерская гвардия Максимилиана I. Некоторые экземпляры таких тарчей еще сохранились в Императорских собраниях Вены (рис. 189). Там, где венгры вошли в соприкосновение с немцами, проявлялась тенденция объединить преимущества немецких щитов с восточными. Здесь тарчи сохраняют с правой стороны выемку для древка копья. Но в середине XV века в Германии стали повсеместно изготовлять и «венгерские тарчи».

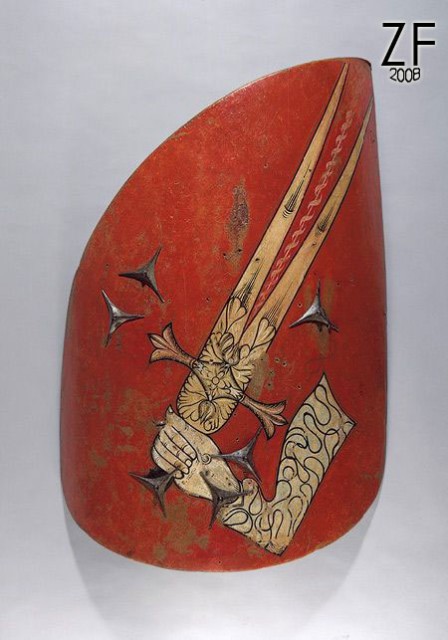

Венгерские тарч

Венгерские тарч

Венгерский тарч, у войск ВКЛ и Королевства Польского во время битвы у Орши в1514 году

Венгерский тарч, у войск ВКЛ и Королевства Польского во время битвы у Орши в1514 году

Венгерский тарч, у войск ВКЛ и Королевства Польского во время битвы у Орши в1514 году

Венгерский тарч, у войск ВКЛ и Королевства Польского во время битвы у Орши в1514 году

Венгерский тарч, у войск ВКЛ и Королевства Польского во время битвы у Орши в1514 году

Венгерский тарч, у войск ВКЛ и Королевства Польского во время битвы у Орши в1514 году

Другая форма восточного щита, адарга (исп. adargue от араб. dárake, как и «тарч»), в XIII и XIV столетии от мавров попала в испанские войска и далее во Францию, Италию и даже в Англию, где оставалась в употреблении вплоть до XV века. Старая мавританская адагра была из крепкой жесткой кожи, овальная, в форме сердца или двух обрезанных овалов. Носили ее на ремне через правое плечо, а слева держали за кулачную ручку. Эти превосходные щиты были изготовлены в Фесе и использовались до конца XVII века кавалеристами, вооруженными копьями, в Оране, Мельиле, Сеуте и далее на побережье Гранады. Изображения их можно увидеть на фресках Альгамбры .

Адарга

Адарга

Упомянем две формы щита XIV и XV веков, которые не предназначались для использования в бою. Это «старый» фехтовальный щит (нем. Fechtschild), который был распространен в школах фехтования. Эти очень длинные и узкие щиты делали из дерева, обтягивали кожей и расписывали. Посередине такого щита проходило высокое ребро, полое внутри, а вдоль него — железный усиливающий стержень. Сверху и снизу из щита выступали длинные железные острия с невозвратными крюками или без них. Общая длина щита составляла 2,5 метра. По происхождению эта форма щита итальянская, как и все искусство фехтования средневековья.

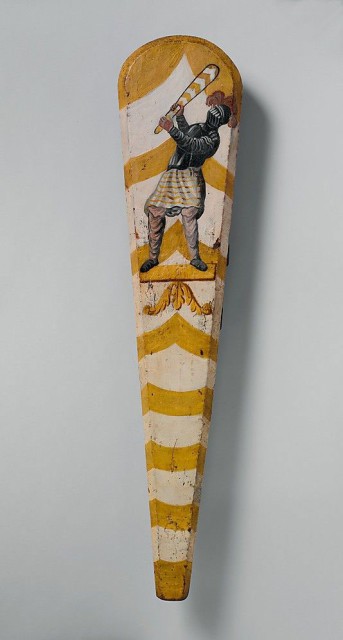

«старый» фехтовальный щит

«старый» фехтовальный щит

Далее, есть масса вариантов щитов, в том числе и кулачных, но думаю, эту тему мы перенесем в другую статью.

Дополнено, размеры щита «тарч» или «экю», по материалам группы Terra Teutonica 1360-1440

1-й шит: высота 86 см., датирован 1250 годам

2-й щит: высота 62 см., датирован 1300 годам

3-й шит: высота 60 см., датирован 1350 годам

4-й щит: высота 82 см., датирован 1250-1300 годами.

Дополнено: Вариант реконструкции ременной системы рыцарского щита.

Реконструкция щита конного война, Германия, 1190 г..

Вариант реконструкции ременной системы рыцарского щита

Вариант реконструкции ременной системы рыцарского щита

Дополнительно:

Рондаш траншейный или фонарный щит
